应用方案六:炼厂气分析(四阀五柱)

日期:2019-08-15 22:12 浏览量:
一、基本介绍

1.1 背景
炼厂气是石化炼油厂各加工装置所产生的气体的总称,如干气、富气、气态烃、液态烃及酸性气等等。其组成复杂,包括烃类、氢气、永久性气体,还有少量的H2S、ROS、SO2、NH3等,分析难度大。本方法提供以上各类气体全分析的方案。

1.2 样品类型
炼厂气以及类似组分。

1.3 分离的化合物
H2、O2、N2、CH4、CO、H2S、COS、CO2、C2H4、C2H6、C3 -C5、C6 +反吹。

二、磐诺方案

2.1 仪器型号
A91Plus型气相色谱仪

2.2 配置
本系统有一个自动十通阀,三个带吹扫六通阀,三根填充色谱分析柱,二根毛细管柱,一个 AUX2 路辅助流量,一个热导检测器和一个氢火焰离子化检测器等组成。

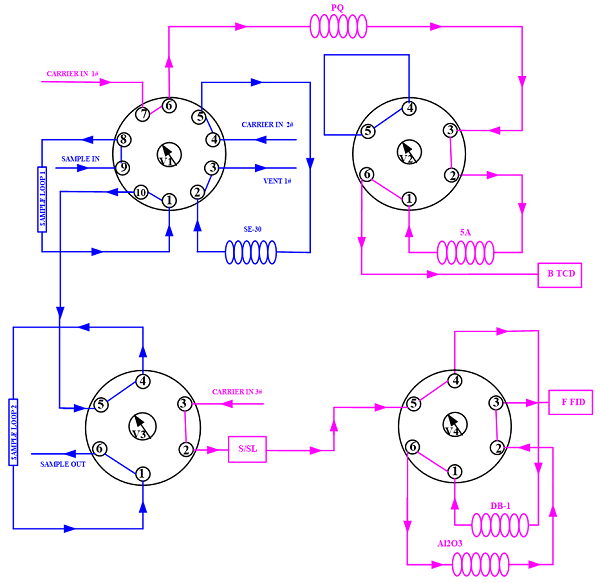

2.3 阀图


2.4 典型谱图

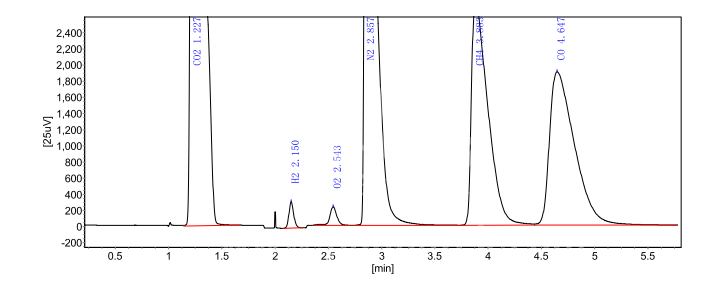

TCD 通道:

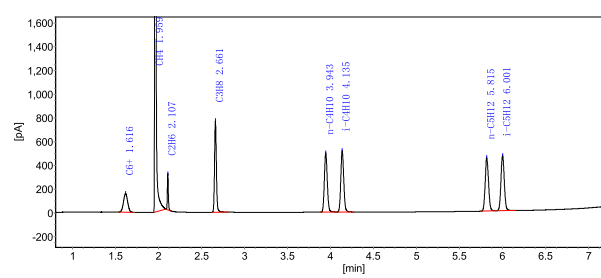

FID 通道:
